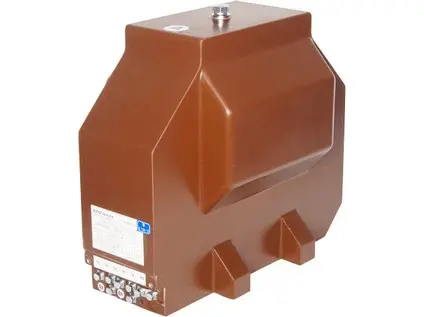

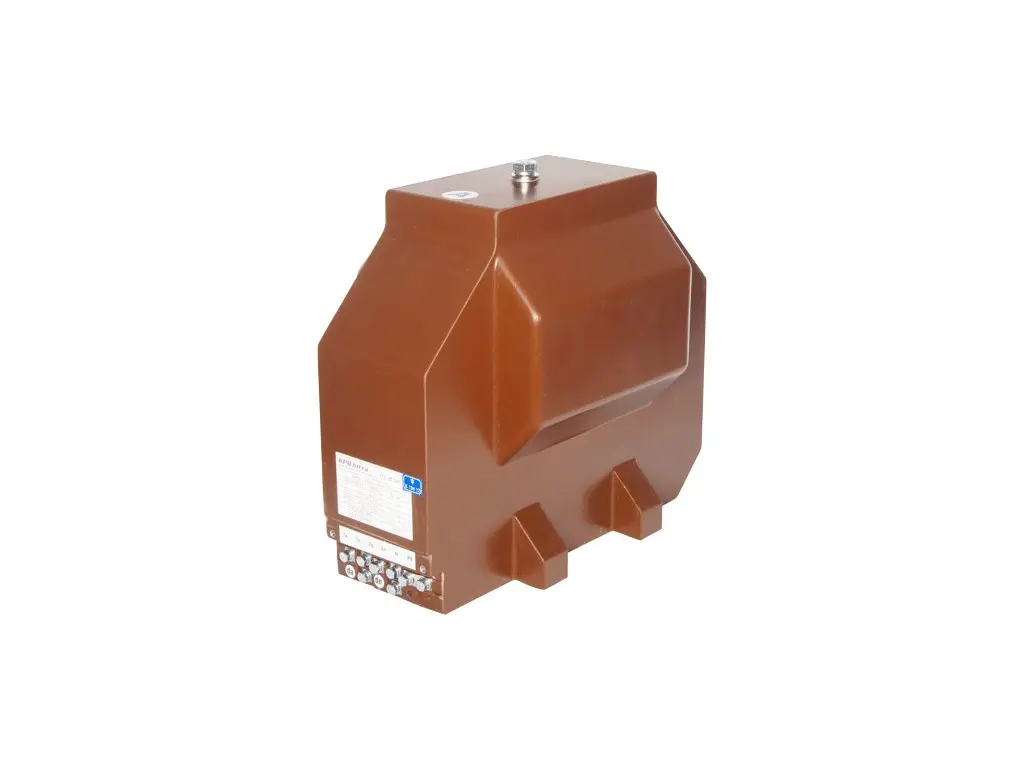

Transformátor napätia VTS25Sch 22000/v3/100/v3/100/v3/100/3V,10/10/30VA

Prístrojové transformátory napätia VTS 25 sú jednofázové jednopólovo izolované transformátory určené na použitie v sieťach vysokého napätia. Sú určené na meranie a istenie rozvodných zariadení vo vnútornom prevedení.

Prístroje môžu byť vybavené vn poistkou, chrániacou okolitý rozvodný systém.

Hodnoty sekundárnych napätí sú 100/√3, 110/√3, 120/√3, pomocných sekundárnych napätí potom 100/3, 110/3, 120/3 V.

Triedy presnosti pre meracie vinutia sú 0.2, 0.5, 1, 3 pre istiace vinutia 3P a 6P.

Najvyššie napätie sústavy: 24/25 kV
Skúšobné napätie striedavé: 50 kV
Skúšobné napätie impulzné: 125 kV
Menovité primárne napätie: 3000/√3 – 22000/√3 V
Menovité sekundárne napätie: 100/√3, 110/√3, 120/√3 V
Menovité pomocné napätie: 100/3, 110/3, 120/3 V
Trieda presnosti - meranie: 0.2, 0.5, 1, 3
Trieda presnosti - istenie: 3P, 6P
Menovitá záťaž: 5 – 150 VA
Krajný výkon: tento údaj bude uvedený len na žiadosť zákazníka
Menovitý kmitočet: 50 Hz
Hmotnosť: 29 kg
Teplotná trieda izolácie: E
Prevádzkové podmienky: prevádzková teplota od -5 do +40 °C
zodpovedá teplotnej triede -5/40 podľa STN EN 61869-1
Norma: STN EN 60044-2, IEC EN 60044-2, STN EN 61869-1, STN EN 61869-3, IEC EN 61869-1, IEC EN 61869-3, GOST 15 150
